优点及工作原理

SJ-7LS连续式冷却全自动栓剂生产线具有栓带连续不间断冷却系统。水冷却效果好,栓剂底部凹陷小,解决了撕开易碎,掉药渣等难题,同时具有按客户要求随意剪切栓剂壳数量的功能,可从一粒到九粒随意剪切。具有稳定高效的预热模具, 加热模具, 成型模具, 制带, 灌装,冷冻, 封口等生产工序完成制栓全部过程, 中速型生产能力10,000-12,000粒/小时,高速型生产能力18,000-23,000粒/小时。

工序流程

 将成卷包材(PVC、PVC/PE)经夹持机构进入成型区经预热模具→加热模具→成型模具→吹气模具→吹泡成形。 三角刀切边工艺(切底边)→虚线刀切(打撕口线)。

灌装

埋入式灌装一次性对成型栓剂进行灌装,灌装精度±2%, 灌装料桶装有电加热保温系统,顶端配有搅拌电机以使药物处于均匀状态, 料桶中的药物经高精度灌装泵进入灌装头, 一次灌装后剩余药物通过另一端循环至原料桶再做下次灌装。

冷却定型

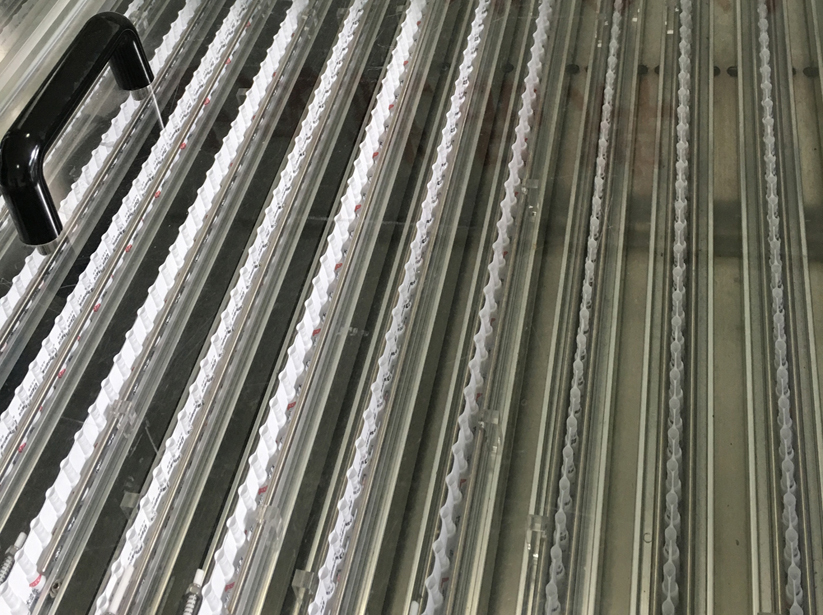

连续灌装完毕的栓剂进入冷却箱,冷却箱外部配有冷水机组,冷却风通过冷却箱中的冷凝器对冷却箱里的栓剂进行冷却。

封尾剪切

 被冷却后的固态栓剂进入封口区:预热模具(预热)→封口模具(封口)→打码模具(打批号)→滚刀(修剪上边)→计数剪切。


特点

 SJ-7L型全自动栓剂生产线适用于子弹头形、鱼雷形及鸭嘴形等特殊形状的栓剂生产,满足各种栓剂的生产。(可根据客户具体要求的模具规格开模)
设备采用PLC可编程控制和人机界面操作, 操作简便, 调节方便、温度控制精确、运行平稳。
模具温度采用温度传感器和微电脑控制系统实现高精度恒温控制。
储液罐采用316L不锈钢材质, 容积适当, 具备保温、加热功能, 温度控制精确; 储罐配有搅拌装置, 保证任何时候桶内药液的均一性; 储液罐通过管道与灌装机构连接, 药液保温循环输送, 保证药液的流动性, 满足灌装的需求。
采用插入式直线灌注机构, 定位准确, 不滴药、不挂壁;单粒计量0.5-5ml, 灌装误差±2%。
连续式冷却定型, 灌注后栓剂壳带能充分冷却定型, 实现液固转化。
连续制带, 连续封口, 封口过程批号自行打印; 封口应密封完好, 外观整齐, 良品率不低于98%.



参数:

设备名称

中速不间断式栓剂灌装机

型号

SJ-7L

产量/小时

10,000—12,000粒/时

单粒剂量

0.5—5ml

剂量偏差

<±2%

包装膜

PVC PVC\PE  厚0.15mm

料桶容量

50L

工作气压

≥0.6Mpa

耗气量/每分钟

1.5m3

用水量/每小时

50kg (循环使用)

工作电压

三相交流380V

总功率

7.5KW

适用栓剂形状

子弹头型、鱼雷型、鸭嘴形及其它各种形状

外形尺寸

长4950mm×宽2140mm×高2100mm

适用基质

合成脂肪酸甘油脂、甘油明胶、聚乙二醇等



设备名称

高速不间断式栓剂灌装机

型号

SJ-15L

产量/小时

18000—23000粒/时

单粒剂量

0.5—5ml

剂量偏差

<±2%

包装膜

PVC PVC\PE  厚0.15mm

料桶容量

50L

工作气压

≥0.6Mpa

耗气量/每分钟

1.5m3

用水量/每小时

50kg (循环使用)

工作电压

三相交流380V

总功率

9.7KW

适用栓剂形状

子弹头型、鱼雷型、鸭嘴形及其它各种形状

外形尺寸

长6500mm×宽2140mm×高2100mm

适用基质

合成脂肪酸甘油脂、甘油明胶、聚乙二醇等
